Alison III G2 ENERGO PLUS - projekt domu

Alison III G2

ENERGO PLUS - tylko u nas

8 600 pln

Zamów projekt

Znajdź projekt domu

Powierzchnia [m²]

Wyszukiwanie szczegółowe

Wymiary działki (szer. × dł.) [m] ×

Wysokość domu [m]

Kąt nachylenia dachu [°] do od

Projekt domu Alison III G2 ENERGO PLUS - wizualizacja ogrodowa nocna

Autor: Artur Wójciak

Prev Next

Alison III G2

Wersja:
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8

Odbicie lustrzane

Powierzchnia użytkowa 151.98 m²
Dodatkowo:
pom. techniczne 10.90 m²
garaż 33.54 m²

Powierzchnia zabudowy 269.96 m²
Pow. netto 228.67 m²
Kubatura 633.64 m³
Wymiary budynku 12.34 × 26.64 m
Wysokość budynku 6.96 m
Kąt nachylenia dachu 25^o
Powierzchnia dachu 350 m²
Minimalne wymiary działki 20.34 x 35.54 m
Planowany koszt 605 976 pln

Cena projektu

8 600 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Alison III G2 ENERGO PLUS

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

* - akceptuję Regulamin i Politykę Prywatności serwisu ARCHIPELAG.pl

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

* 1) Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. A. Ostrowskiego 9/318, 53-238 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) w celach związanych z obsługą w ramach bezpłatnej pomocy architekta, na okres niezbędny do realizacji celu, na warunkach określonych w ustawie o ochronie danych osobowych (Dz. U. 2002 ,nr 101, poz. 926 ze zm.), a począwszy od dnia 25 maja 2018 na warunkach wskazanych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

* 2) Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. polegających na promocji produktów sprzedawanych przez PP ARCHIPELAG oraz świadczonych przezeń usług na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail /numer telefonu, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. produktów oraz usług świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi związane z realizacją procesu inwestycyjnego w budownictwie.

* zostałem/am też poinformowana/y o tym, że moje dane, które są zbierane w ramach korzystania przeze mnie ze stron internetowych i serwisów PP ARCHIPELAG, w tym zapisywanych w plikach cookies będą podlegały procesowi profilowana w celu dopasowania do moich zainteresowań treści i tematyki stron internetowych i materiałów, w tym treści reklamowych, w celach analitycznych, statystycznych i badawczych w tym służących poprawie jakości usług i zapewnienia bezpieczeństwa ich świadczenia i wyrażam zgodę na takie ich przetwarzanie na czas nieokreślony.

* zgoda niniejsza wymieniona w punkcie 2 obejmuje przetwarzanie moich danych w przyszłości.

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›

1) Administratorem Twoich danych osobowych podanych w formularzu jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisana do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia – Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego pod nr KRS 0000123673, NIP: 897-16-05-744, REGON (dalej PPA lub Administrator). Dane te będą przetwarzane w w/w siedzibie lub innym miejscu prowadzenia działalności przez Administratora lub podmiotu przetwarzającego dane na jego zlecenie z zachowaniem odpowiednich środków bezpieczeństwa, spełniających wymagania prawa.

2) Dane osobowe przetwarzane będą przez PPA lub podmioty działające na jej zlecenie celem wykonania na Twoją rzecz usługi forum lub dziennika budowy (art. 6 ust. 1 pkt b) RODO) lub w odniesieniu do danych przetwarzanych za dodatkową zgodą, w celu i zakresie wskazanym w treści zgody (art. 6 ust. 1 pkt a) RODO, w ramach w/w celu przetwarzania na czas niezbędny do realizacji celu, nie dłuższy niż okres w jakim PPA zobowiązana jest do przechowywania dokumentacji związanej z jego realizacją, lub do czasu cofnięcia zgody na przetwarzanie danych;

3) Przysługuje Ci prawo dostępu do własnych danych osobowych i prawo do ich poprawiania lub sprostowania, prawo do żądania ich usunięcia lub ograniczenia przetwarzania, prawo skargi na niezgodne z prawem przetwarzanie danych do organu nadzorczego (Prezes Urzędu Ochrony Danych Osobowych) lub sprzeciwu wobec przetwarzania danych osobowych w celach marketingowych lub uzasadnionych interesów Administratora (art. 6 ust. 1 pkt e), f) RODO) z przyczyn związanych ze szczególną sytuacją, a także prawo do żądania przeniesienia danych ujętych w ustrukturyzowanym, powszechnie używanym formacie nadającym się do odczytu maszynowego, prawo cofnięcia zgody w dowolnym momencie bez wpływu na zgodność z prawem przetwarzania, którego dokonano na podstawie zgody przed jej cofnięciem, odpowiednio do postanowień RODO.

4) W razie cofnięcia zgody na przetwarzanie danych, lub po upływie okresu, na jaki jej udzielono, PPA będzie miała prawo do przetwarzania Twoich danych osobowych wyłącznie na czas i w zakresie, w jakim zezwalać na to będą przepisy powszechnie obowiązującego prawa, w tym w ramach wykonania obowiązku prawnego, jakim jest w szczególności wymagany prawem obowiązek dokumentowania działalności prowadzonej przez PPA lub w ramach lub uzasadnionego prawnie interesu PPA, np. ustalanie lub dochodzenie roszczeń (art. 6 ust. 1 pkt c, f) RODO).

5) Podanie danych osobowych jest dobrowolne, jednakże dla skorzystania z usługi forum lub dziennika budowy niezbędne jest podanie danych osobowych wskazanych w formularzu zamówienia, a brak podania danych jest równoznaczny z brakiem możliwości realizacji na Twoją rzecz w/w usługi.

6) PPA w ramach realizacji celu przetwarzania może przekazywać dane osobowe podmiotom współpracującym z nią przy realizacji celu przetwarzania w tym swoim podwykonawcom, agencjom reklamowym, świadczeniodawcom usług na rzecz PPA w ramach bieżącej działalności. Podmioty te będą miały prawo do ich wykorzystania w pełnym zakresie zgody udzielonej na ich wykorzystanie na rzecz PPA.

7) Dane podawane w toku korzystania z SERWISÓW ARCHIPELAG.PL w tym zapisywane w plikach cookies będą podlegały procesowi profilowania w celu dopasowania do Twoich zainteresowań treści i tematyki stron internetowych w tym materiałów reklamowych, w celach analitycznych, statystycznych i badawczych na zasadach wskazanych w POLITYCE PRYWATNOŚCI.

8) Z przysługujących wobec Administratora danych uprawnień możesz skorzystać w siedzibie Administratora danych lub drogą pocztową czy też elektroniczną. Wszelką korespondencję w sprawach związanych z przetwarzaniem danych osobowych należy kierować na adres: Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak sp. j., ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, z dopiskiem „Dane Osobowe” lub na adres poczty elektronicznej: biuro@archipelag.pl , wpisując w temacie wiadomości „Dane osobowe”. POZOSTAŁE INFORMACJE NA TEMAT ZASAD PRZETWARZANIA DANYCH OSOBOWYCH: POLITYKA PRYWATNOŚCI

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

1. Wiatrołap + garderoba 6.23 m²
2. Hol 12.19 m²
3. Kuchnia 13.92 m²
4. Spiżarnia 1.80 m²
5. Pokój dzienny + jadalnia 36.29 m²
6. Korytarz + garderoba 8.05 m²
7. Sypialnia 16.91 m²
8. Łazienka 6.54 m²
9. Garderoba 7.09 m²
10. Sypialnia 11.98 m²
11. Sypialnia 11.98 m²
12. Sypialnia 11.98 m²
13. Łazienka 5.29 m²
14. Toaleta 1.73 m²
15. Pom. techniczne 10.90 m²
16. Garaż 33.54 m²

Więcej o projekcie domu Alison III G2 ENERGO PLUS

Alison III G2 ENERGO PLUS to nowoczesny i energooszczędny dom parterowy z czterema sypialniami stworzony z myślą miłośnikach wnętrz połączonych z ogrodem. Wszystkie pomieszczenia zaprojektowano na jednym poziomie, aby były funkcjonalne i łatwo dostępne dla właścicieli. W strefie dziennej znajduje się rodzinny salon i jadalnia, które po rozsunięciu panoramicznych drzwi harmonijnie powiększają się o przestrzeń tarasu. Atutem domu jest też wygodnie zorganizowana kuchnia z dużą wyspą, a także narożny kominek, którego ciepły blask otula całą strefę dzienną. Część nocna została wyraźnie oddzielona i również otwarta na zieleń, zapewniając domownikom piękny widok i bezpośredni dostęp do ogrodu.

FAKRO – wiodący producent okien dachowych na świecie – prezentuje: innowacyjne okna pionowe INNOVIEW. Wielkoformatowe drzwi i okna drewniano-aluminiowe gwarantują widok, który odkrywasz na nowo przy każdym kolejnym spojrzeniu.

www.fakro.pl

Viessmann efektywne grzanie domu. Ciepło z gruntu, powietrza i ze słońca (system magazynowania lodu). Powietrzna pompa ciepła typu split Vitocal 200s. Panele fotowoltaiczne Vitovolt 200. Stacja uzdatniania wody Aquahome 20-N.

www.viessmann.pl

Oferta marki Röben to między innymi szeroki wybór cegieł i płytek klinkierowych oraz dachówek ceramicznych. Produkty te wytwarzane są z naturalnego surowca – gliny i spełniają oczekiwania tych, którzy poszukują energooszczędnych, ekologicznych, wysokiej jakości rozwiązań do swoich inwestycji.

www.roben.pl

Hörmann - energooszczędna brama LPU 67 Thermo. Zbudowana z izolowanych termicznie stalowych segmentów. Podwójne uszczelki na łączeniach segmentów oraz w progu. Współczynnik przenikania ciepła U 1,0 W/(m²K), a z ościeżnicą ThermoFrame 0,88 W/(m²K).

www.hormann.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Budynek zaprojektowano jako wysokoenergooszczędny, wyposażony w urządzenia i systemy firmy Viessmann: pompę ciepła, wentylację mechaniczną z rekuperacją oraz panele fotowoltaiczne. Ogrzewanie podłogowe firmy Purmo.

Charakterystyka: Dom parterowy, niepodpiwniczony, z garażem dwustanowiskowym
Przeznaczenie: Dom dla 3-5-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy firmy H+H 24 cm, ocieplenie styropian Termo Organika 20 cm
Ściany wewnętrzne: nośne i działowe murowane, beton komórkowy firmy H+H 24 cm i 12 cm
Strop: gęstożebrowy Teriva, ocieplenie wełna mineralna Isover 30 cm
Dach: konstrukcja drewniana, dachówka ceramiczna płaska Bergamo firmy Röben, więźba dachowa dostępna również w prefabrykacji drewnianej w systemie płytki kolczastej Mitek

Rozwiązania instalacyjne energooszczędne:
Ogrzewanie: pompa ciepła firmy Viessmann, rozprowadzenie ciepła: ogrzewanie podłogowe firmy Purmo
Wentylacja: wentylacja mechaniczna nawiewno-wywiewna z odzyskiem ciepła firmy Viessmann
Dodatkowo: panele fotowoltaiczne firmy Viessmann

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny w kolorze białym TO-PA001 oraz brązowym TO-BR024 z palety firmy Termo Organika, okładzina - system elewacji wentylowanej: deski włóknocementowe Cedral w kolorze ciemnoszarego łupka C19
Stolarka: aluminiowa firmy Reynaers Aluminium lub drewniano-aluminiowa INNOVIEW firmy Fakro, drzwi wejściowe i brama garażowa firmy Hörmann

Otoczenie: kostka betonowa i płyty tarasowe firmy Libet, system tarasowy ProDeck - deska kompozytowa Terra w kolorze orzech

Wersje - zapytaj o dostępność:
- Alison III ENERGO PLUS – inne warianty garaży
- Alison – dom parterowy, mniejsza powierzchnia użytkowa, 3 sypialnie, dach o kącie nachylenia 25°
- Alison II – inna strefa wejściowa, zadaszone wejście, dom parterowy, mniejsza powierzchnia użytkowa, 3 sypialnie, dach o kącie nachylenia 25°
- Alison IV – dom z poddaszem do adaptacji, mniejsza powierzchnia użytkowa, 3 sypialnie, dach o kącie nachylenia 30°
- Alison V – dom z poddaszem użytkowym, większa powierzchnia użytkowa, 4 sypialnie + gabinet, dach o kącie nachylenia 30°
- wszystkie wersje o podobnym układzie funkcji oraz z inną propozycją wykończenia elewacji
- wszystkie wersje z trzema wariantami garaży: bez garażu, z garażem jedno- i dwustanowiskowym
- odbicie lustrzane do każdej wersji

Wszystkie wersje domów możliwe w dwóch standardach/wariantach instalacyjnych:
- ENERGO: piec gazowy kondensacyjny, grzejniki, wentylacja grawitacyjna
- ENERGO PLUS: pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna, dodatkowo system solarny lub panele fotowoltaiczne

Istnieją techniczne możliwości wykonania zmian:
- podpiwniczenia budynku
- zmiany kąta nachylenia dachu do 30° lub 35° i adaptacji poddasza na cele mieszkalne
- wykonania budynku w technologii szkieletowej
- dokonania zmian funkcjonalnych wg indywidualnych wymagań

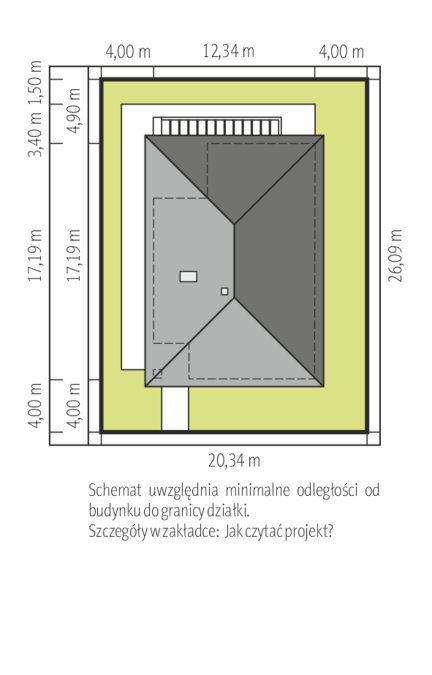

Warianty działek dla wersji domu z garażem jednostanowiskowym i bez garażu:

zwiń opis

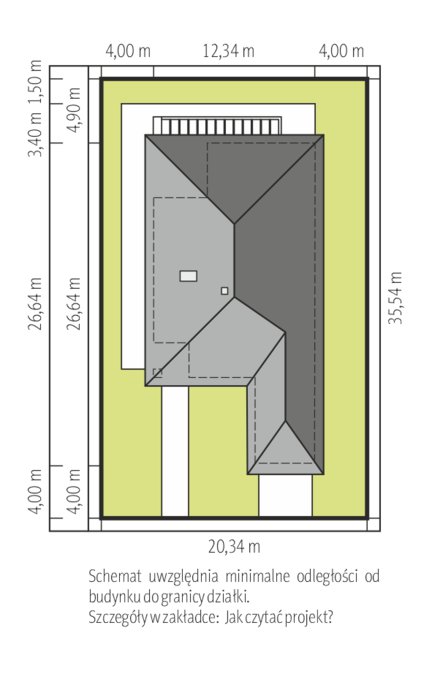

Usytuowanie na działce

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 46.55 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Alison III G2 ENERGO PLUS - charakterystyka energetyczna (wersja domu z wnetylacją mechaniczną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	297 271 ⁽¹⁾
Stan surowy zamknięty:	365 872 ⁽¹⁾
Stan deweloperski:	605 975 ⁽¹⁾
⁽¹⁾ Wyliczone według współczynników ⁽²⁾ Wyliczone według kosztorysu

Elewacje

frontowa

lewa

tylna

prawa

Inne wersje projektu

Opinia eksperta

Jagoda Kruszewska Dyrektor Regionalny ds. Projektów Reynaers Aluminium Sp. z o.o.

W powyższym domu zastosowany został system okien i drzwi MasterLine 8, który wyróżnia się nie tylko estetyką, ale również funkcjonalnością. W kuchni znalazło się okno narożne, a w pokojach drzwi balkonowe, dzięki czemu do wnętrza dociera znacznie więcej naturalnego światła. W salonie natomiast zastosowano drzwi podnoszono-przesuwne MasterPatio, które charakteryzują się minimalistycznym designem i umożliwiają integrację z różnymi stylami architektonicznymi. Oba systemy gwarantują doskonałe parametry termoizolacyjne i akustyczne, zapewniając komfort i oszczędność energii przez cały rok. Szeroka paleta kolorystyczna pozwoli na dobranie do nich właściwych osłon przeciwsłonecznych. W drzwiach przesuwnych MasterPatio można zastosować dodatkowo zintegrowaną moskiterę Flyscreen, której nie trzeba wypinać na zimę.
