Rafael V



  • Powierzchnia użytkowa 75.69 m²
  • Dodatkowo:
  • kotłownia 7.33 m²
  • Powierzchnia zabudowy 111.25 m²
  • Pow. netto 87.45 m²
  • Kubatura 234.38 m³
  • Wymiary budynku 11.52 × 10.32 m
  • Wysokość budynku 6.42 m
  • Kąt nachylenia dachu 28o
  • Powierzchnia dachu 166 m²
  • Minimalne wymiary działki 19.52 x 18.32 m

Cena projektu

3 120 pln

3 900 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Rafael V

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

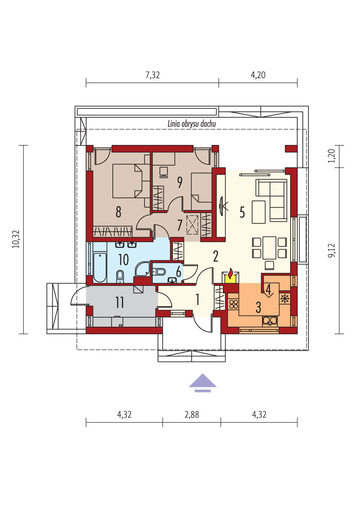

Parter

  • 1. Wiatrołap 4.59 m²
  • 2. Hol 4.38 m²
  • 3. Kuchnia 6.62 m²
  • 4. Spiżarnia 1.13 m²
  • 5. Pokój dzienny + jadalnia 21.97 m²
  • 6. Toaleta 1.68 m²
  • 7. Korytarz 4.36 m²
  • 8. Sypialnia 13.80 m²
  • 9. Sypialnia 9.75 m²
  • 10. Łazienka 7.41 m²
  • 11. Kotłownia 7.33 m²

Więcej o projekcie domu Rafael V

Rafael V to dom zaprojektowany z myślą o wielbicielach klasycznej formy i ekonomicznych rozwiązań zaakcentowanych subtelnym wykończeniem. Na elewacji króluje biały klinkier, który pięknie komponuje się z orzechowym drewnem i szarą dachówką. Prosta bryła domu doskonale odnajdzie się na każdej działce, a czytelny i komfortowy układ funkcjonalny docenią nawet najbardziej wymagający inwestorzy.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 68.71 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 113 685 (1)
Stan surowy zamknięty: 139 920 (1)
Stan deweloperski: 231 742 (1)
Instalacje wewnętrzne: 23 174 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

Elewacje

frontowa

lewa

tylna

prawa
