Mini 13 G2 PLUS reco - projekt domu

Mini 13 G2 PLUS reco

ENERGO PLUS - tylko u nas

8 400 pln

Zamów projekt

Znajdź projekt domu

Powierzchnia [m²]

Wyszukiwanie szczegółowe

Wymiary działki (szer. × dł.) [m] ×

Wysokość domu [m]

Kąt nachylenia dachu [°] do od

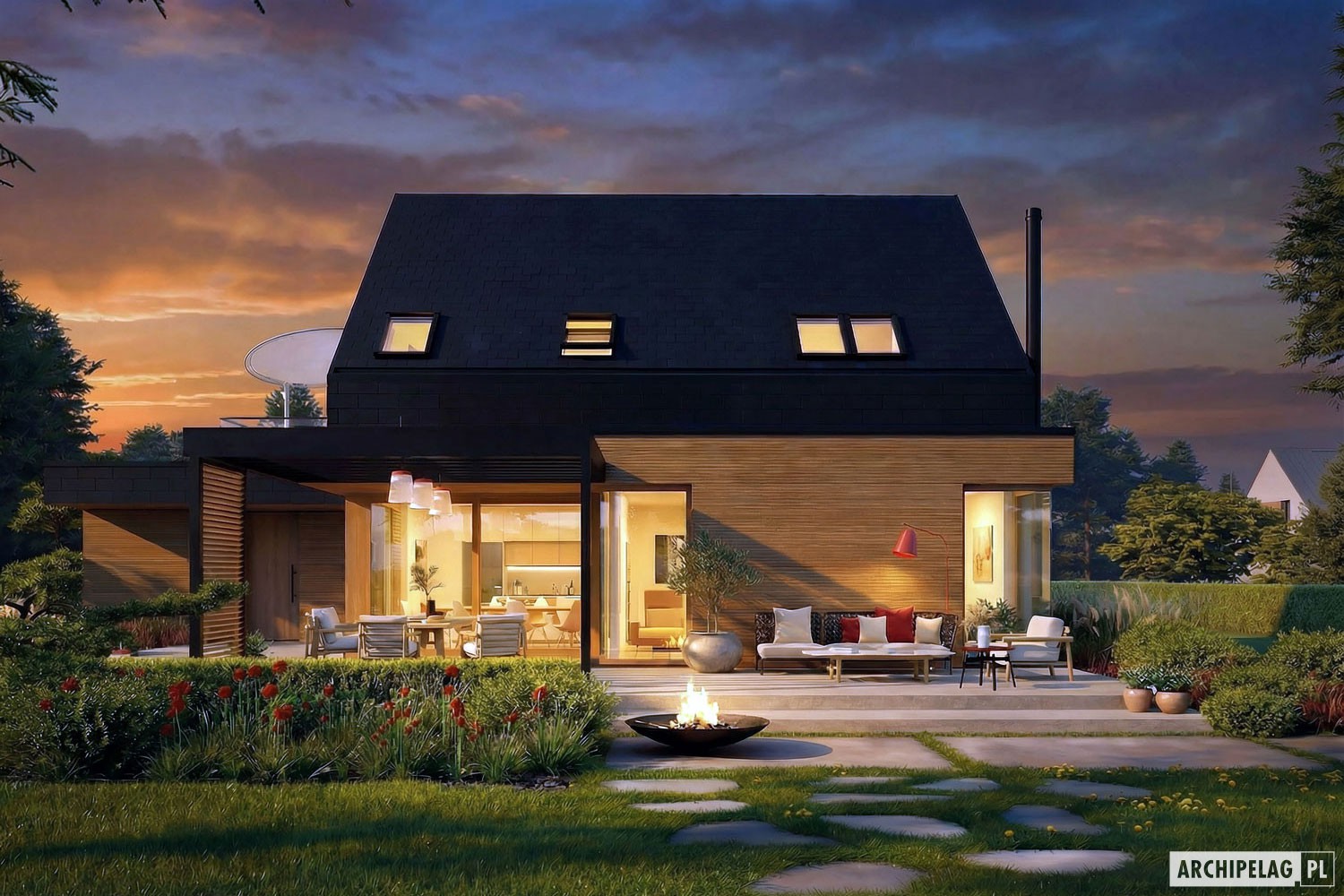

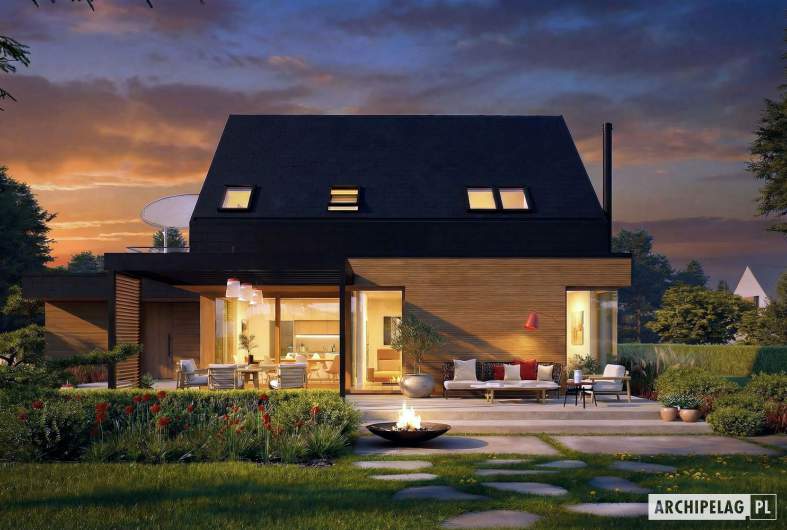

Projekt domu Mini 13 G2 PLUS reco - wizualizacja ogrodowa

Autor: Artur Wójciak

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Tylko u nas !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Mini 13 G2 PLUS reco

Wersja:
- 1
- 2
- 3
- 4
- 5

Odbicie lustrzane

Powierzchnia użytkowa 143.11 m²
Dodatkowo:
pom. techniczne 8.75 m²
garaż 42.05 m²

Powierzchnia zabudowy 172.47 m²
Pow. netto 233.98 m²
Kubatura 574.54 m³
Wymiary budynku 16.84 × 14.39 m
Wysokość budynku 8.74 m
Kąt nachylenia dachu 40^o
Powierzchnia dachu 132 m²
Minimalne wymiary działki 24.84 x 24.39 m

Cena projektu

6 720 pln

8 400 pln

Zamów projekt

Pobierz pliki

Zapytaj o dodatkowe pliki

Zaloguj się aby pobrać plik

Przypomnij hasło

Zadaj pytanie do projektu Mini 13 G2 PLUS reco

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

* - akceptuję Regulamin i Politykę Prywatności serwisu ARCHIPELAG.pl

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

* 1) Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu zgłoszeniowym przez Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. A. Ostrowskiego 9/318, 53-238 Wrocław, wpisaną do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia Fabrycznej we Wrocławiu VI Wydział Gospodarczy KRS pod numerem: KRS 0000123673, (dalej Administrator) w celach związanych z obsługą w ramach bezpłatnej pomocy architekta, na okres niezbędny do realizacji celu, na warunkach określonych w ustawie o ochronie danych osobowych (Dz. U. 2002 ,nr 101, poz. 926 ze zm.), a począwszy od dnia 25 maja 2018 na warunkach wskazanych w Rozporządzeniu Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO). Wyrażam także zgodę na przetwarzanie moich danych w powyższym zakresie, okresie i celu przez podmioty współpracujące z Administratorem, w związku z realizacją celu udostępnienia danych.

* 2) Wyrażam dobrowolną zgodę na przetwarzanie moich danych osobowych podanych w formularzu w celach informacyjnych i marketingowych przez Pracownia Projektowa ARCHIPELAG A.Wójciak, R.Wójciak Sp. J. polegających na promocji produktów sprzedawanych przez PP ARCHIPELAG oraz świadczonych przezeń usług na czas nieokreślony, w tym w ramach marketingu bezpośredniego, także otrzymywanie drogą elektroniczną na podany przez mnie adres e-mail /numer telefonu, informacji handlowych w rozumieniu ustawy o świadczeniu usług drogą elektroniczną (Dz.U. Nr 144, poz. 1204 z późn. zm.) dot. produktów oraz usług świadczonych przez PP ARCHIPELAG i jej partnerów handlowych, świadczących usługi związane z realizacją procesu inwestycyjnego w budownictwie.

* zostałem/am też poinformowana/y o tym, że moje dane, które są zbierane w ramach korzystania przeze mnie ze stron internetowych i serwisów PP ARCHIPELAG, w tym zapisywanych w plikach cookies będą podlegały procesowi profilowana w celu dopasowania do moich zainteresowań treści i tematyki stron internetowych i materiałów, w tym treści reklamowych, w celach analitycznych, statystycznych i badawczych w tym służących poprawie jakości usług i zapewnienia bezpieczeństwa ich świadczenia i wyrażam zgodę na takie ich przetwarzanie na czas nieokreślony.

* zgoda niniejsza wymieniona w punkcie 2 obejmuje przetwarzanie moich danych w przyszłości.

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›

1) Administratorem Twoich danych osobowych podanych w formularzu jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, wpisana do rejestru przedsiębiorców Krajowego Rejestru Sądowego prowadzonego przez Sąd Rejonowy dla Wrocławia – Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego pod nr KRS 0000123673, NIP: 897-16-05-744, REGON (dalej PPA lub Administrator). Dane te będą przetwarzane w w/w siedzibie lub innym miejscu prowadzenia działalności przez Administratora lub podmiotu przetwarzającego dane na jego zlecenie z zachowaniem odpowiednich środków bezpieczeństwa, spełniających wymagania prawa.

2) Dane osobowe przetwarzane będą przez PPA lub podmioty działające na jej zlecenie celem wykonania na Twoją rzecz usługi forum lub dziennika budowy (art. 6 ust. 1 pkt b) RODO) lub w odniesieniu do danych przetwarzanych za dodatkową zgodą, w celu i zakresie wskazanym w treści zgody (art. 6 ust. 1 pkt a) RODO, w ramach w/w celu przetwarzania na czas niezbędny do realizacji celu, nie dłuższy niż okres w jakim PPA zobowiązana jest do przechowywania dokumentacji związanej z jego realizacją, lub do czasu cofnięcia zgody na przetwarzanie danych;

3) Przysługuje Ci prawo dostępu do własnych danych osobowych i prawo do ich poprawiania lub sprostowania, prawo do żądania ich usunięcia lub ograniczenia przetwarzania, prawo skargi na niezgodne z prawem przetwarzanie danych do organu nadzorczego (Prezes Urzędu Ochrony Danych Osobowych) lub sprzeciwu wobec przetwarzania danych osobowych w celach marketingowych lub uzasadnionych interesów Administratora (art. 6 ust. 1 pkt e), f) RODO) z przyczyn związanych ze szczególną sytuacją, a także prawo do żądania przeniesienia danych ujętych w ustrukturyzowanym, powszechnie używanym formacie nadającym się do odczytu maszynowego, prawo cofnięcia zgody w dowolnym momencie bez wpływu na zgodność z prawem przetwarzania, którego dokonano na podstawie zgody przed jej cofnięciem, odpowiednio do postanowień RODO.

4) W razie cofnięcia zgody na przetwarzanie danych, lub po upływie okresu, na jaki jej udzielono, PPA będzie miała prawo do przetwarzania Twoich danych osobowych wyłącznie na czas i w zakresie, w jakim zezwalać na to będą przepisy powszechnie obowiązującego prawa, w tym w ramach wykonania obowiązku prawnego, jakim jest w szczególności wymagany prawem obowiązek dokumentowania działalności prowadzonej przez PPA lub w ramach lub uzasadnionego prawnie interesu PPA, np. ustalanie lub dochodzenie roszczeń (art. 6 ust. 1 pkt c, f) RODO).

5) Podanie danych osobowych jest dobrowolne, jednakże dla skorzystania z usługi forum lub dziennika budowy niezbędne jest podanie danych osobowych wskazanych w formularzu zamówienia, a brak podania danych jest równoznaczny z brakiem możliwości realizacji na Twoją rzecz w/w usługi.

6) PPA w ramach realizacji celu przetwarzania może przekazywać dane osobowe podmiotom współpracującym z nią przy realizacji celu przetwarzania w tym swoim podwykonawcom, agencjom reklamowym, świadczeniodawcom usług na rzecz PPA w ramach bieżącej działalności. Podmioty te będą miały prawo do ich wykorzystania w pełnym zakresie zgody udzielonej na ich wykorzystanie na rzecz PPA.

7) Dane podawane w toku korzystania z SERWISÓW ARCHIPELAG.PL w tym zapisywane w plikach cookies będą podlegały procesowi profilowania w celu dopasowania do Twoich zainteresowań treści i tematyki stron internetowych w tym materiałów reklamowych, w celach analitycznych, statystycznych i badawczych na zasadach wskazanych w POLITYCE PRYWATNOŚCI.

8) Z przysługujących wobec Administratora danych uprawnień możesz skorzystać w siedzibie Administratora danych lub drogą pocztową czy też elektroniczną. Wszelką korespondencję w sprawach związanych z przetwarzaniem danych osobowych należy kierować na adres: Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak sp. j., ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, z dopiskiem „Dane Osobowe” lub na adres poczty elektronicznej: biuro@archipelag.pl , wpisując w temacie wiadomości „Dane osobowe”. POZOSTAŁE INFORMACJE NA TEMAT ZASAD PRZETWARZANIA DANYCH OSOBOWYCH: POLITYKA PRYWATNOŚCI

Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Wnętrza Waszych wymarzonych domów tworzymy wspólnie z firmą VOX, która oferuje kompleksowe rozwiązania do wyposażenia wnętrz: meble, podłogi, drzwi, artykuły dekoracyjne oraz systemy ścienne i elewacyjne. Poniższe projekty zostały wykonane w programie do aranżacji wnętrz VOXBOX. Więcej na: vox.pl.

Zaprojektuj swoje wnętrze w programie VOXBOX

VOXBOX to program do aranżacji wnętrz, który działa on-line bez konieczności instalacji. Interfejs jest intuicyjny i obrazowy, a projektujący szybko widzi na ekranie efekty swojej pracy z fotorealistyczną dokładnością. Z VOXBOX może korzystać każdy w zaciszu własnego domu lub skorzystać z pomocy doradcy w salonie. Używając programu VOXBOX można zaprojektować całe wnętrze, wykorzystując do tego produkty marki VOX – podłogi, drzwi, ściany, meble i artykuły dekoracyjne.

Więcej o projekcie domu Mini 13 G2 PLUS reco

Mini 13 G2 PLUS reco to nowoczesna i wygodna przestrzeń dla rodziny. Funkcjonalne wnętrze z wyraźnym podziałem na strefy między kondygnacjami zapewnia wyjątkowy komfort mieszkańcom. Szerokie przeszklenia wspaniale doświetlają strefę dzienną i harmonijnie łączą ją z tarasem i otaczającym ogrodem. Strefę relaksu na powietrzu wzbogaca atrakcyjna pergola i dodatkowy taras nad garażem.

Hörmann - energooszczędna brama LPU 67 Thermo. Zbudowana z izolowanych termicznie stalowych segmentów. Podwójne uszczelki na łączeniach segmentów oraz w progu. Współczynnik przenikania ciepła U 1,0 W/(m²K), a z ościeżnicą ThermoFrame 0,88 W/(m²K).
www.hormann.pl

Purmo – nowoczesne grzejniki kolumnowe Delta Laserline łączą technologię XXI wieku z designem. Wyjątkowy profil rur, w kształcie litery D i technologia kompletnego spawania wiązką lasera sprawia, że grzejniki są niezwykle trwałe i mają nieskazitelny wygląd.

www.purmo.pl

Reynaers Aluminium - innowacyjne systemy aluminiowe do produkcji okien, drzwi, ścian osłonowych, okładzin elewacyjnych, osłon przeciwsłonecznych oraz ogrodów zimowych. Energooszczędne rozwiązania, które pomagają chronić środowisko naturalne.

www.reynaers.pl

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Budynek zaprojektowano jako wysokoenergooszczędny, wyposażony w pompę ciepła i wentylację mechaniczną oraz system fotowoltaiczny firmy Vaillant. Ogrzewanie podłogowe firmy Purmo.

Charakterystyka: Dom parterowy z poddaszem użytkowym, niepodpiwniczony, z garażem dwustanowiskowym
Przeznaczenie: Dom dla 3-4-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: murowane, trójwarstwowe, beton komórkowy firmy Solbet 24 cm, ocieplenie wełna mineralna Isover Super-Vent 15 cm + warstwa elewacyjna z płytek włóknocementowych firmy Cedral na podkonstrukcji drewnianej
Ściany wewnętrzne: nośne i działowe murowane, beton komórkowy firmy Solbet 24 cm i 12 cm
Strop i stropodach nad garażem: międzypiętrowy gęstożebrowy Teriva, stropodach pełny
Dach: konstrukcja drewniana, ocieplenie wełna mineralna Isover 30 cm, pokrycie z małoformatowych włóknocementowych płytek dachowych firmy Cedral w kolorze grafitowym
Schody: schody wewnętrzne drewniane

Rozwiązania instalacyjne:
Ogrzewanie: pompa ciepła aroTHERM Split firmy Vaillant, rozprowadzenie ciepła: ogrzewanie podłogowe firmy Purmo
Wentylacja: wentylacja mechaniczna recoVAIR firmy Vaillant
OZE: system fotowoltaiczny firmy Vaillant

Wykończenie:
Elewacje: małoformatowe włóknocementowe płytki elewacyjne i dachowe firmy Cedral w kolorze grafitowym, okładzina drewniana w poziomym układzie desek
Stolarka: aluminiowa firmy Reynaers Aluminium lub drewniano-aluminiowa INNOVIEW firmy Fakro, drzwi wejściowe i brama garażowa firmy Hörmann
Okna połaciowe: rozwiązania technologiczne i wyłaz dachowy firmy VELUX, świetlik dachowy firmy VELUX Pobierz ekspercki poradnik VELUX i dowiedz się jak wybrać okna dachowe
Otoczenie: kostka betonowa i płyty tarasowe firmy Libet

Wersje w serii Mini 13 - zapytaj o dostępność:
- Mini 13 – dom z pergolą od strony ogrodu, standardowe instalacje: kocioł gazowy, wentylacja grawitacyjna, kolektory słoneczne
- Mini 13 PLUS (wersja A) – dom z pergolą od strony ogrodu, instalacje energooszczędne firmy Viessmann: pompa ciepła, wentylacja mechaniczna z rekuperacją, panele fotowoltaiczne
- Mini 13 PLUS (wersja B) – dom z elewacjami klinkierowymi firmy Röben, instalacje energooszczędne firmy Viessmann: pompa ciepła, wentylacja mechaniczna z rekuperacją, panele fotowoltaiczne
- Mini 13 PLUS Reco – dom wykończony płytkami elewacyjnymi i dachowymi firmy Cedral, instalacje energooszczędne firmy Vaillant
- każda wersja z inną propozycją wykończenia elewacji
- niewielkie różnice w stolarce okiennej w każdej wersji
- każda wersja z trzema wariantami garaży
- odbicie lustrzane do wszystkich wersji

Wszystkie wersje domów możliwość w dwóch standardach/wariantach instalacyjnych:
- ENERGO: kocioł gazowy kondensacyjny, grzejniki, wentylacja grawitacyjna, kolektory słoneczne
- ENERGO PLUS / PLUS: pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna, dodatkowo system solarny lub panele fotowoltaiczne

Istnieją techniczne możliwości wykonania zmian:
- podpiwniczenia budynku
- wykonania budynku w technologii szkieletowej
- dokonania zmian funkcjonalnych wg indywidualnych wymagań

zwiń opis

Usytuowanie na działce

Schemat przekroju

Zużycie energii - domy z kolekcji ENERGO PLUS

Projekt domu zgodny z przepisami WT 2021

Wskaźnik EP dla domu z wentylacją mechaniczną, pompą ciepła oraz kolektorami słonecznymi (szczegółowe dane w charakterystyce energetycznej)

EP = 40.17 kWh/m²*rok

Pobierz charakterystykę energetyczną:

Mini 13 G2 PLUS reco - charakterystyka energetyczna (wersja domu z wentylacją mechaniczną)

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

	STANDARDOWE (uśrednione) [zł]
Stan surowy otwarty:	304 174 ⁽¹⁾
Stan surowy zamknięty:	374 368 ⁽¹⁾
Stan deweloperski:	620 047 ⁽¹⁾
⁽¹⁾ Wyliczone według współczynników ⁽²⁾ Wyliczone według kosztorysu

Elewacje

Inne wersje projektu

Opinia eksperta

Michał Stawiarski Vaillant

System grzewczy oparty o pompy ciepła aroTHERM w technologii Split wraz z wewnętrzną jednostką uniTOWER z wbudowanym zasobnikiem ciepłej wody użytkowej pojemności 185l oraz dodatkową rekuperacją w postaci centrali recoVAIR stanowi kompletne rozwiązanie zapewniające komfort użytkownikom. W zależności od wymaganej mocy grzewczej koniecznej do dostarczenia dostępne są różne wielkości pomp ciepła (przedział wydajności zawiera się w zakresie od 3,6 do 11,8kW mocy grzewczej przy parametrze A-7W35.) W praktyce oznacza to możliwość zastosowania pomp ciepła aroTHERM Split w domach jednorodzinnych nawet o powierzchni przekraczającej 200 m2, co przy obecnych standardach stanowi większość inwestycji. Dzięki posiadaniu klasy energetycznej A+++ (klimat umiarkowany, temp. zasilania +35°C), modele aroTHERM Split zapewniają oszczędność energetyczną. Dostępna pojemność wodna wbudowanego w wewnętrzną jednostkę uniTOWER zasobnika pozwoli na bezproblemowe użytkowanie przez domowników. Pompa posiada wbudowane chłodzenie aktywne. Oznacza to możliwość chłodzenia pomieszczeń w okresie letnim przy użyciu ogrzewania płaszczyznowego lub klimakonwektorów np. marki Vaillant. Każdy nowy dom powinien posiadać wentylację mechaniczną z odzyskiem ciepła (rekuperacją). Zastosowanie centrali rekuperacyjnej recoVAIR 360 marki Vaillant wraz z przewodami powietrznymi, rozdzielaczami i nawiewnikami stanowi kompletny system rekuperacji. Filtry w rekuperatorze w klasie F7/ePM2,5 65%, oczyszczają powietrze zewnętrzne z pyłów PM 2.5 (do 65%). Na życzenie filtry mogą zostać wymienione na bardziej dokładne posiadające klasę filtracji F9/e PM1,0 85% (pyły PM1,0 zostaną zatrzymane do 85% ich ilości) poprawiając komfort użytkowników. Nad prawidłowym funkcjonowaniem całego systemu pracuje regulator systemowy sensoCOMFORT, a system komunikacji internetowej pozwala zmieniać parametry pracy urządzenia, praktycznie z dowolnego miejsca na świecie. W połączeniu z systemem fotowoltaicznym auroPOWER pozwala na obniżenie rachunków ze ogrzewanie, chłodzenie, wentylację i energię elektryczną potrzebną dla celów gospodarstwa domowego.
