Rafael II

4 500 pln

Znajdź projekt domu
Powierzchnia [m²]
Projekt domu Rafael II - wizualizacja frontowa
Autor: Artur Wójciak
miniatura
miniatura
miniatura
miniatura

Rafael II

BIANCO

  • Powierzchnia użytkowa 95.96 m²
  • Dodatkowo:
  • kotłownia 7.05 m²
  • Powierzchnia zabudowy 131.77 m²
  • Pow. netto 113.41 m²
  • Kubatura 295.36 m³
  • Wymiary budynku 11.90 × 12.50 m
  • Wysokość budynku 6.82 m
  • Kąt nachylenia dachu 25o
  • Powierzchnia dachu 194 m²
  • Minimalne wymiary działki 19.90 x 22.50 m

Cena projektu

4 500 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Rafael II

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

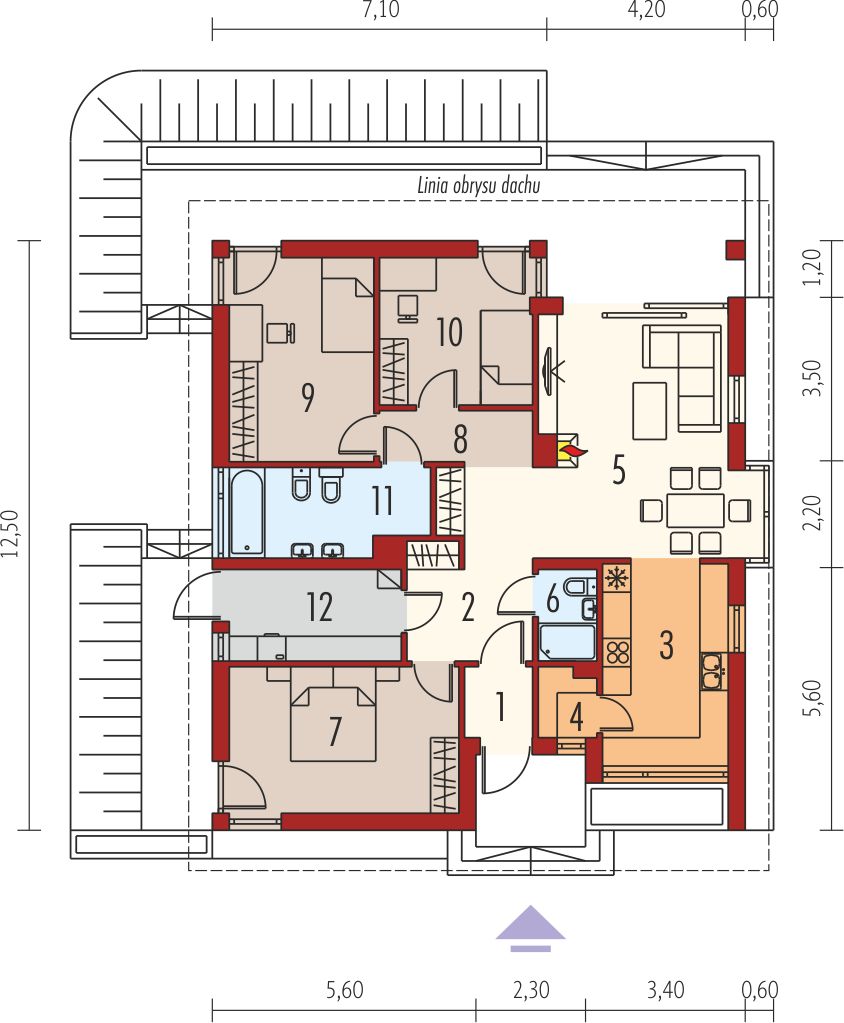

Parter

  • 1. Wiatrołap 2.00 m²
  • 2. Hol 9.14 m²
  • 3. Kuchnia 11.33 m²
  • 4. Spiżarnia 1.72 m²
  • 5. Pokój dzienny 20.75 m²
  • 6. Łazienka 2.46 m²
  • 7. Sypialnia 14.84 m²
  • 8. Korytarz 3.24 m²
  • 9. Sypialnia 13.01 m²
  • 10. Sypialnia 9.99 m²
  • 11. Łazienka 7.48 m²
  • 12. Kotłownia 7.05 m²

Więcej o projekcie domu Rafael II

Rafael II to ekonomiczna w realizacji propozycja dla zwolenników tradycyjnej architektury. Prosta bryła domu harmonijnie wpisze się w każdy krajobraz, a komfortowy układ funkcjonalny docenią nawet najbardziej wymagający inwestorzy. Na szczególną uwagę zasługuje stylowe wykończenie elewacji – chłodna biel tynku znakomicie komponuje się z naturalnym odcieniem drewna, podkreślając elegancki charakter domu.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

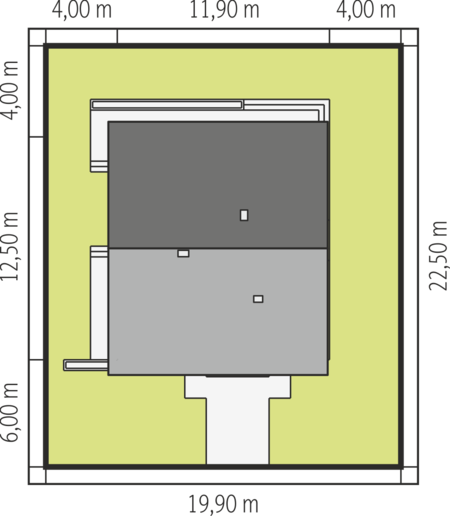

Usytuowanie na działce

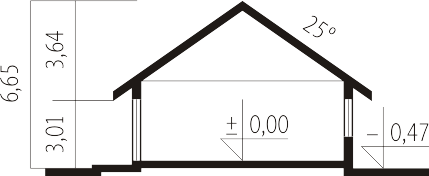

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2017

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 92.85 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 147 433 (1)
Stan surowy zamknięty: 181 456 (1)
Stan deweloperski: 300 536 (1)
Instalacje wewnętrzne: 30 053 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

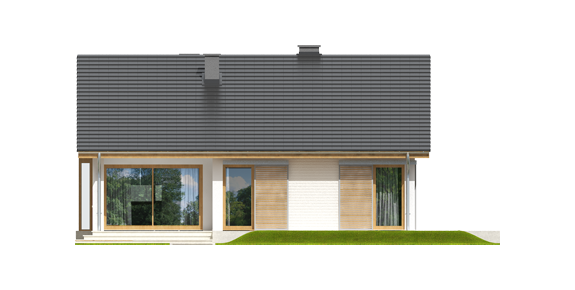

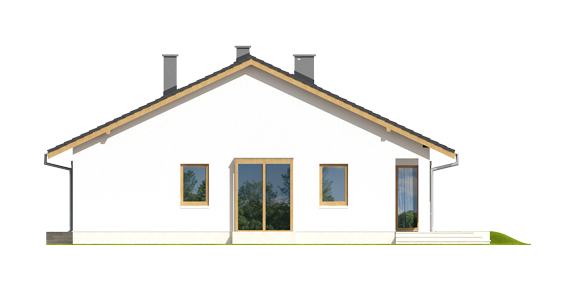

Elewacje

frontowa

lewa

tylna

prawa
