Tim

4 100 pln

Znajdź projekt domu
Powierzchnia [m²]
Projekt domu Tim - Projekty domów ARCHIPELAG - Tim - wizualizacja frontowa
Autor: Artur Wójciak
miniatura
miniatura
miniatura

Tim



  • Powierzchnia użytkowa 103.83 m²
  • Dodatkowo:
  • kotłownia 9.55 m²
  • Powierzchnia zabudowy 91.44 m²
  • Pow. netto 145.35 m²
  • Kubatura 344.99 m³
  • Wymiary budynku 10.10 × 9.50 m
  • Wysokość budynku 8.72 m
  • Kąt nachylenia dachu 45o
  • Powierzchnia dachu 145 m²
  • Minimalne wymiary działki 18.10 x 20.10 m

Cena projektu

4 100 pln

Zaloguj się aby pobrać plik
Przypomnij hasło
Zadaj pytanie do projektu Tim

Jesteś zainteresowany/a tym projektem? Architekt dyżurny przygotuje dla Ciebie materiały z projektu technicznego. Zostaw nam swoje dane, powiadomimy Cię, gdy pliki będą dostępne.

Zamawiając usługi forum i dzienników budowy, przyjmujesz do wiadomości i wyrażasz zgodę na świadczenie tych usług i przetwarzanie przez Usługodawcę, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J., jako Administratora danych, podanych w formularzu danych osobowych, na zasadach wskazanych w Regulaminie i Polityce Prywatności serwisu ARCHIPELAG.pl.

Jeśli chcesz także otrzymywać bonusy i informacje dotyczące akcji promocyjnych naszych i naszych Partnerów, wyraź zgodę dodatkową i zaznacz odpowiednie pole. Wyrażam zgodę na przetwarzanie moich danych osobowych przez administratora, którym jest Pracownia Projektowa ARCHIPELAG A. Wójciak, R. Wójciak Sp. J. z siedzibą: ul. M. Smoluchowskiego 56/3, 50-372 Wrocław, nr KRS 0000123673, NIP: 897-16-05-744, REGON: 931987209:

Na podstawie art. 13 Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (RODO) informujemy Cię, że (przeczytaj klauzulę informacyjną):

czytaj całość ›
Pola oznaczone gwiazdką (*) są obowiązkowe do wypełnienia

Parter

  • 1. Wiatrołap 2.75 m²
  • 2. Hol + schody 11.38 m²
  • 3. Kuchnia 7.60 m²
  • 4. Spiżarnia 0.94 m²
  • 5. Pokój dzienny 31.07 m²
  • 6. Łazienka 2.52 m²
  • 7. Kotłownia 9.55 m²

Poddasze

  • 1. Korytarz 7.51 m²
  • 2. Sypialnia 10.83 m²
  • 3. Sypialnia 10.39 m²
  • 4. Sypialnia 9.54 m²
  • 5. Łazienka 5.31 m²
  • 6. Garderoba 3.99 m²

Więcej o projekcie domu Tim

Nowoczesny Tim łączy styl współczesny z klasyką. Gustowny kamień doskonale komponuje się z szykowną elewacją, nadając bryle niepowtarzalnego uroku. Funkcjonalne wnętrza cieszą domowników atmosferą swobody i słonecznego ciepła.

Budowa zgodna z zastosowaną w dokumentacji technicznej izolacją termiczną i materiałami konstrukcyjnymi gwarantuje:
- założoną izolacyjność cieplną i akustyczną przegród budowlanych
- odpowiednią wytrzymałość i odporność ścian na działanie czynników atmosferycznych
- właściwy bilans energetyczny oraz wymagane przepisami parametry sprawności energetycznej budynku
- komfort termiczny: izolacja od zimna, gorąca i hałasu
- komfort użytkowania, jakość i bezpieczeństwo
- zdrowy mikroklimat wnętrz, czyli zdrowy dom

czytaj więcej

Usytuowanie na działce

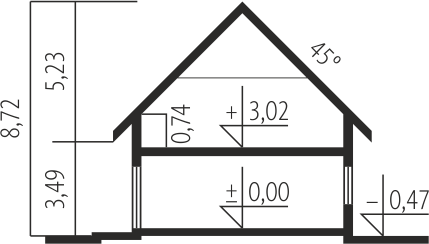

Schemat przekroju

Zużycie energii

Projekt domu zgodny z przepisami WT 2017

Wskaźnik EP dla domu z wentylacją grawitacyjną (szczegółowe dane w charakterystyce energetycznej)

EP = 94.64 kWh/m2*rok

Pobierz charakterystykę energetyczną:

Wskaźnik EP określa roczne zapotrzebowanie domu na nieodnawialną energię pierwotną do ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej.

Szacunkowy koszt budowy

  STANDARDOWE
(uśrednione)
[zł]
Stan surowy otwarty: 188 955 (1)
Stan surowy zamknięty: 232 560 (1)
Stan deweloperski: 385 177 (1)
Instalacje wewnętrzne: 38 517 (1)

(1) Wyliczone według współczynników

(2) Wyliczone według kosztorysu

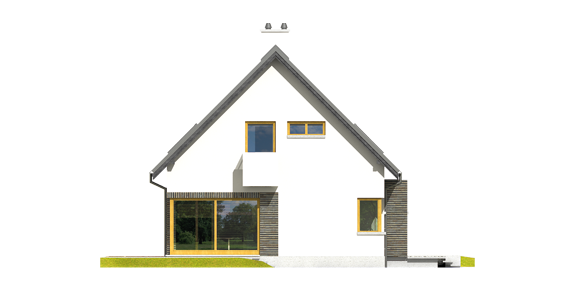

Elewacje

frontowa

lewa

tylna

prawa
